Des circuits utiles

Exercice

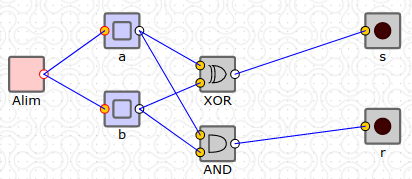

1. Observez le circuit ci-dessous :

2. Complétez la table de vérité des variables s et r :

   a	b	s	r
   0	0
   0	1
   1	0
   1	1

   Correction
3. Donnez une expression booléenne pour chacune des variables s et r.
4. A quoi peut servir ce circuit ?

Aide

Pensez à l'addition de deux nombres à un bit.

D'autres circuits

Vous trouverez d'autres exemples de circuits ici et là.
